製品紹介
めっき層に直接に空気を触れない、基材を保護し、錆びを防止する及びめっき層の耐食性が増加できますため、帯鋼表面に塗装、焼き付け作業を行うことで、空気遮断の機能があり、外観の見栄えを良く、鋼材の耐用年数を長くすることができます。
製品特徴
- 製品寿命の維持：金属基材を保護し、耐食性を上げます。使用環境によって適合的な塗料を使い、耐久性や環境性能に対する抵抗性（耐熱性、耐食性、耐湿性、耐屈曲性、耐候性、耐衝撃性、耐酸/アルカリ性、耐化学性、対汚染性）が高めます。
- より良い成形性：コーティングの耐屈曲性が強いため、高速成形する際に、き裂又は剥離はしません。金属基材によって加工作業を調整し、一般用・プレス用・深絞り用・はぜ加工・構造用等の範囲に製品を造ります。
- 変化に富み色彩：外観には豊富な光沢感、色彩が溢れる製品ができます。様々な新製品の設計アイデアを協力します。
塗料は塗布されたものの表面にきれいな平滑保護膜には、次のような要点に満たさないといけない：- 薄い膜を形成できるし、基材と良好に接着していること。
- 環境中の太陽光、空気、水分、酸性雨、油脂等対する抵抗性が必要すること。
- 耐擦り洗い性、耐摩耗性、耐衝撃性の要求に満たされること。

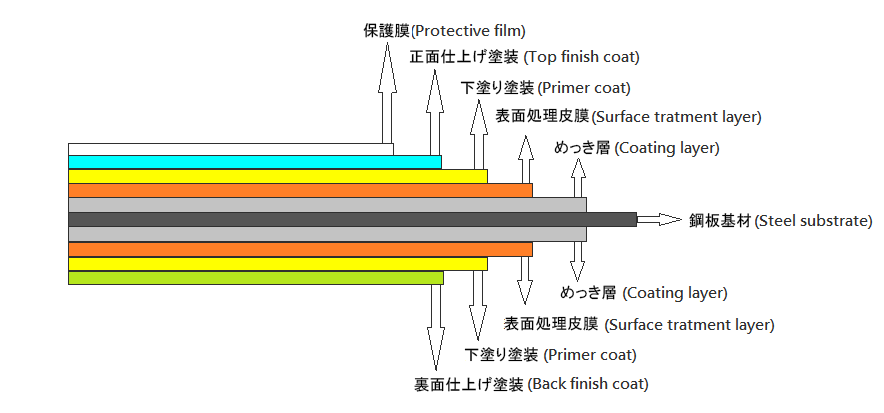

コーティング範例図（2コート2ベーク）
常用塗装の種類紹介
| 塗装剤種類（正面塗料） | 紹介 |
| ポリエチレン (PE) | 基材に対して付着性が良い、塗装された鋼板が加工しやすくなる。整える環境で使用されるのは一般的である。 |
| ポリエステル変性シリコン樹脂 (SMP) | 優れた塗装色保持性及び耐熱性が強いシリコン樹脂を変性させて、PEの耐光性と微粉化を改良することにより、室外の耐候性を上げることが出来る。一般的に建物の屋根、外壁、又は改良したPEの化合物の構造に使われている。 |
| フッ化ビニリデン樹脂 (PVDF) | PVDFの化学結合は強いため、優れた防食性と塗装色保持性が持っている。また、良い耐化学薬品性、耐紫外線性と耐熱性の特徴もある。長時間に鋼板が保護される。更に、多様な色と特殊金属パウダー塗装を提供し、装飾鋼板の使い方もある。 |
製品用途
- 建築材料
外部改修：屋根、ビル外観改修、ドア、扉、車庫のシャッター、高速シャッター、塀、金属窓 枠、金属瓦、仮住宅、排水溝等。
内部装飾：壁、パーティション、サンドイッチパネル、照明器具用材料、軽量形鋼板、装飾材料。
設備構造：通風管、フロアデッキ、軽量形鋼板、建築用足場。 家具：鋼製家具、カーテンの引き戸レール、引き戸レール、クローゼット - 自動車
設備：内部装飾、カーボート、車内ライトのカバー
- 輸送機械、設備
鉄道車両：内部装飾用板、天板。
設備：船内装飾、輸送車/冷凍車の車外板、車体外板/内板。
- 電気機械
キッチン：冷蔵庫のケース、収納棚板、レンジフード、食器洗い機、乾燥機、小型家電用品。
エアコン：室内外エアコンのケース、温水器のケース、太陽光パネルの部品及びコーベル、ヒートポンプ室外機のケース。
家電製品/その他：洗濯機、照明器具、立体音響機器、テレビ、ビデオレコーダ、小型安定器のカバー、電気製品に付属したカバー、冷凍ショーケース、冷凍庫、自動販売機、事務用機器、モバイルパワーのケース、配電盤。
- その他
看板、黒（白）板、道具箱、雷よけカバー、給水塔、防音壁、サイロ、畜舎、貯蔵庫等。
熱間圧延亜鉛めっき塗装の規格対応表
| 製品規格 | JIS | CNS | ASTM |
| 基材種類 | GI | GI | GI |
| 仕様 | CGCC | CGCC | CS Type A , B , C |
| FS | |||
| CGCD1~3 | CGCD1~3 | DS/DDS | |
| EDDS | |||
| Grade 33 (Gr.230) | |||
| CGC340 | CGC340 | Grade 37 (Gr.255) | |
| Grade 40 (Gr.275) | |||
| CGC400 | CGC400 | ||
| CGC440 | CGC440 | Grade 50 (Gr.340) | |
| CGC490 | CGC490 | ||
| Grade 55 (Gr.380) | |||
| Grade 60 (Gr.410) | |||
| Grade 70 (Gr.480) | |||
| CGC570 | CGC570 | Grade 80 (Gr.550) |
55%Al-Znめっき鋼板の規格対応表
| 製品規格 | JIS | CNS | ASTM |
| 基材種類 | GL | GL | GL |
| 仕様 | CGLCC | CGLCC | CS Type A , B , C |
| FS | |||
| CGLCD | CGLCD | DS/DDS | |
| CGLCDD | CGLCDD | EDDS | |
| CGLC340 | CGLC340 | ||
| Grade 33(Gr.230) | |||
| CGLC400 | CGLC400 | Grade 37(Gr.255) | |
| Grade 40(Gr.275) | |||
| CGLC440 | CGLC440 | ||
| CGLC490 | CGLC490 | Grade 50(Gr.340) | |
| Grade 55(Gr.380) | |||
| Grade 60(Gr.410) | |||
| CGLC570 | CGLC570 | ||
| Grade70(Gr.480) | |||
| Grade80(Gr.550) |
熱間圧延亜鉛めっき塗装の種類記号及び機械的性質
| 熱間圧延亜鉛めっき塗装の種類記号 JIS G3312 |
最小降伏点 N/mm2 |
最小引張強度 N/mm2 |
最小伸び率% | 用途 | |||
| 呼び厚さ mm (t) | |||||||
| 0.25≤t<0.4 | 0.4≤t<0.6 | 0.6≤t<1.0 | 1.0≤t<1.6 | ||||
| CGCC | --- | --- | --- | --- | --- | --- | 一般用 |
| CGCH | --- | --- | --- | --- | --- | --- | 全硬質 |
| CGCD1 | --- | 270 | --- | 34 | 36 | 37 | プレス用 |
| CGC340 | 245 | 340 | 20 | 20 | 20 | 20 | 構造用 |
| CGC400 | 295 | 400 | 18 | 18 | 18 | 18 | 構造用 |
| CGC440 | 335 | 440 | 18 | 18 | 18 | 18 | 構造用 |
| CGC490 | 365 | 490 | 16 | 16 | 16 | 16 | 構造用 |
| CGC570 | 560 | 570 | --- | --- | --- | --- | 構造用 |
| ASTM記号 | 最小降伏点 ksi(MPa) |
最小引張強度 ksi(MPa) |
最小伸び率% |
用途 | |||
| A653(M) CS TYPE A,B,C | --- | --- | --- | 一般用 | |||
| A653(M) FS TYPE A,B | --- | --- | --- | 成形用 | |||
| A653(M)DDS | --- | --- | --- | プレス用 | |||
| A653(M) SS Grade33(230) | 33(230) | 45(310) | 20 | 構造用 | |||
| A653(M) SS Grade37(255) | 37(255) | 52(360) | 18 | 構造用 | |||
| A653(M) SS Grade40(275) | 40(275) | 55(380) | 16 | 構造用 | |||
| A653(M) SS Grade50(340) | 50(340) | 65(450) | 12 | 構造用 | |||
| A653(M) SS Grade60(410) | 60(410) | 70(480) | 10 | 構造用 | |||
| A653(M) SS Grade80(550) | 80(550) | 82(570) | --- | 構造用 | |||
※A653(M)はメートル制であり、（）内の数字で表示する。
55%Al-Znめっき鋼板塗装の種類記号及び機械的性質
| 55%Al-Znめっき鋼板塗装の種類記号 JIS G3322 |
最小降伏点 N/mm2 |
最小引張強度 N/mm2 |
最小伸び率% | 用途 | |||
| 呼び厚さ mm (t) | |||||||
| 0.25≤t<0.4 | 0.4≤t<0.6 | 0.6≤t<1.0 | 1.0≤t<1.6 | ||||
| CGLCC | (205) | (270) | (20) | (21) | (24) | (24) | 一般用 |
| CGLCD | --- | 270 | --- | 27 | 31 | 32 | プレス用 |
| --- | 245 | 340 | 20 | 20 | 20 | 20 | 構造用 |
| CGLC400 | 295 | 400 | 16 | 17 | 18 | 18 | 構造用 |
| CGLC440 | 335 | 440 | 14 | 15 | 16 | 18 | 構造用 |
| CGLC490 | 365 | 490 | 12 | 13 | 14 | 16 | 構造用 |
| CGLC570 | 560 | 570 | --- | --- | --- | --- | 構造用 |
| ASTM 記号 | 最小降伏点 ksi(MPa) |
最小引張強度 ksi(MPa) |
最小伸び率% % |
用途 |
| A792(M) CS TYPE A,B,C | --- | --- | --- | 一般用 |
| A792(M) FS | --- | --- | --- | 成形用 |
| A792(M) DS | --- | --- | --- | プレス用 |
| A792(M) SS Grade33(230) | 33(230) | 45(310) | 20 | 構造用 |
| A792(M) SS Grade37(255) | 37(255) | 52(360) | 18 | 構造用 |
| A792(M) SS Grade40(275) | 40(275) | 55(380) | 16 | 構造用 |
| A792(M) SS Grade50(340) | 50(340) | 65(450) | 12 | 構造用 |
| A792(M) SS Grade60(410) | 60(410) | 70(450) | 10 | 構造用 |
| A792(M) SS Grade80(550) | 80(550) | 82(570) | --- | 構造用 |
※A792(M)はメートル制であり、（）内の数字で表示する。
